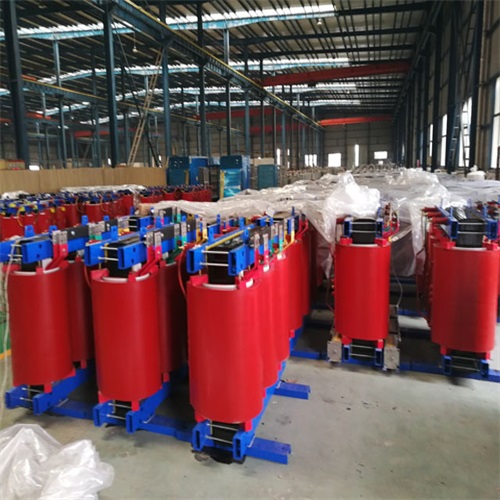

新能源充电桩SCB13大化干式变压器：高负荷适配的核心动力

随着新能源汽车产业的迅猛发展，配套充电基础设施的性能与可靠性日益成为关键。SCB13大化干式变压器作为充电站供电系统的核心组件，专为高负荷、高频次运行的充电桩场景设计，以其高效、安全、稳定的特性，为快速充电提供坚实的电力保障。

产品核心特点

SCB13型大化干式变压器在设计与制造上针对充电桩工况进行了全面优化，其主要特点包括：

• 高负载能力与耐冲击性：采用优质冷轧硅钢片和高强度无氧铜导线，磁路均匀，损耗低。其设计充分考虑充电桩负荷快速变化、瞬时功率大的特点，具备优异的抗短路能力和过载能力，确保在车辆集中充电的高峰时段稳定运行。

• 卓越的散热与防护性能：全封闭式结构，绕组经过真空浸渍并采用高性能绝缘树脂浇注固化，形成坚固的整体。此结构防潮、防尘、防腐蚀（防护等级可达IP20），且散热性能优异，无需额外冷却系统，特别适合户外或地下车库等环境复杂的充电站安装。

• 高效节能与低损耗：符合能效标准，空载损耗和负载损耗显著降低。其高效率运行直接减少了充电站的运营成本，体现了绿色能源体系的节能理念。

• 安全环保，免维护：无油、无污染，阻燃、自熄，防火性能突出，可直接安装在负荷中心。日常运行无需维护，大大降低了全生命周期的管理成本。

• 低噪声运行：先进的制造工艺和结构设计有效降低了运行时的电磁噪声，减少了对充电站周边环境的噪声污染。

主要用途与应用场景

该变压器是新能源充电基础设施的专用配电设备，主要应用于：

• 公共快充站与超充站的10kV/20kV高压进线配电系统。

• 大型商业综合体、高速公路服务区配套充电站的供电中心。

• 公交场站、物流园区等专用车辆充电桩的集中供电单元。

• 作为充电堆（充电功率分配系统）的前端关键变压设备，实现电能的可靠接入与分配。

技术规格参数一览

高负荷适配设计要点

为适配充电桩高负荷特性，SCB13变压器在应用中需重点关注：

• 容量选型：需计算充电桩同时使用系数、单桩更大功率及未来扩容需求，预留适当裕量，避免长期过载运行。

• 谐波治理：充电桩作为非线性负载会产生大量谐波。建议在变压器低压侧配置有源滤波装置，或选用设计时已考虑谐波损耗的专用变压器，以保护设备并提升电能质量。

• 安装环境：尽管防护性能优良，仍应尽量安装在通风良好、无严重粉尘和化学腐蚀的场所，以确保更佳散热效果和使用寿命。

• 智能监控：可集成温度控制器，实时监测绕组温度，并具备超温报警、故障信号远传等功能，与充电站智能管理系统联动，实现状态可测、可控。

综上所述，SCB13干式变压器凭借其量身定制的高负荷适配性、卓越的可靠性与经济性，已成为支撑新能源充电桩网络高效、安全运营不可或缺的电力基石，为新能源汽车的普及提供了强大的基础设施保障。
